當前位置：首頁 » 插裝閥系列 » 方向控制閥 » EMXF15-07 溢流閥 Relief valves

    EMXF15-07 溢流閥 Relief valves

    技術參數 Specifications
    1.額定壓力(Rated pressure):210bar
    2.額定流量(Rated flow):60L/min
    3.開啟率(Cracking Rate)≥88%
    4.閉合率(Closing Rate)≥82%
    5.油液清潔度(Cleaning code):20/18/15(NAS9)
    6.工作溫度(Temperature range):-20~+100℃
    7.每轉壓力變化(Pressure change per turn):88.9bar
    8.安裝扭矩(Installation Torque):40~45Nm
    9.鎖緊扭矩(Nut Tightening Torque):32~36Nm

    全國服務熱線：18205265888

    工作原理

    DESCRIPTION

    技術參數

    Specifications

    當P口壓力達到設定壓力后，先導閥芯首先被打開，由此產生的壓差使得主閥芯打開，P到T實現溢流。該類型的閥反向可以承受一定的背壓，啟閉率較高，適用于高壓力、大流量的液壓系統
    When the pressure at “P”reaches the valve setting,the pilot spool starts to open , Next the main spool opening because of the pressure drop between inside and outside of main spool, Realize overflow from P to T. This type of valve can withstand a certain amount of back pressure,has high opening and closing rate ,Suitable for the hydraulic system of high pressure and large flow.

    1.額定壓力(Rated pressure):210bar

    2.額定流量(Rated flow):60L/min

    3.開啟率(Cracking Rate)≥88%

    4.閉合率(Closing Rate)≥82%

    5.油液清潔度(Cleaning code):20/18/15(NAS9)

    6.工作溫度(Temperature range):-20~+100℃

    7.每轉壓力變化(Pressure change per turn):88.9bar

    8.安裝扭矩(Installation Torque):40~45Nm

    9.鎖緊扭矩(Nut Tightening Torque):32~36Nm


    機能符號
    		 剖視圖

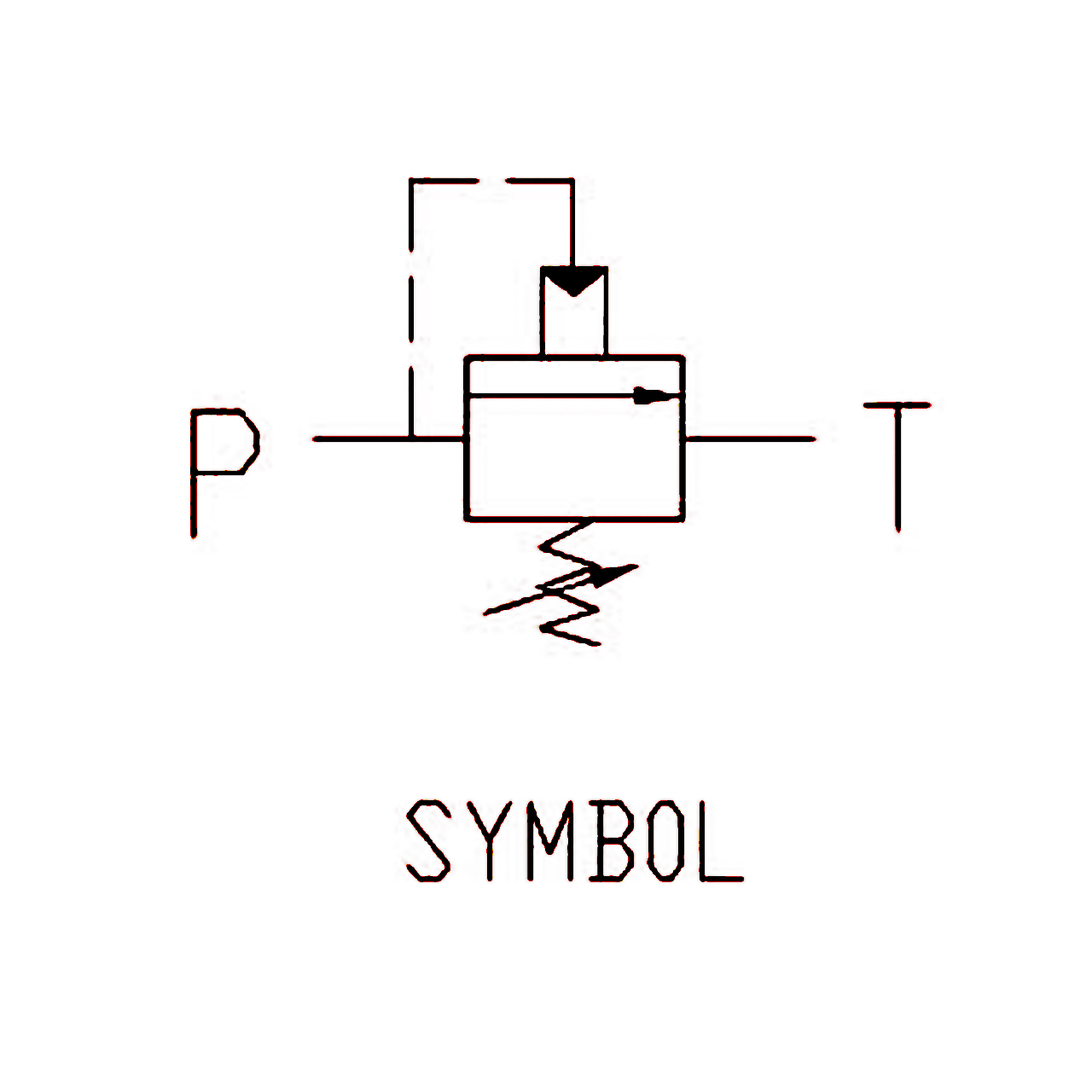

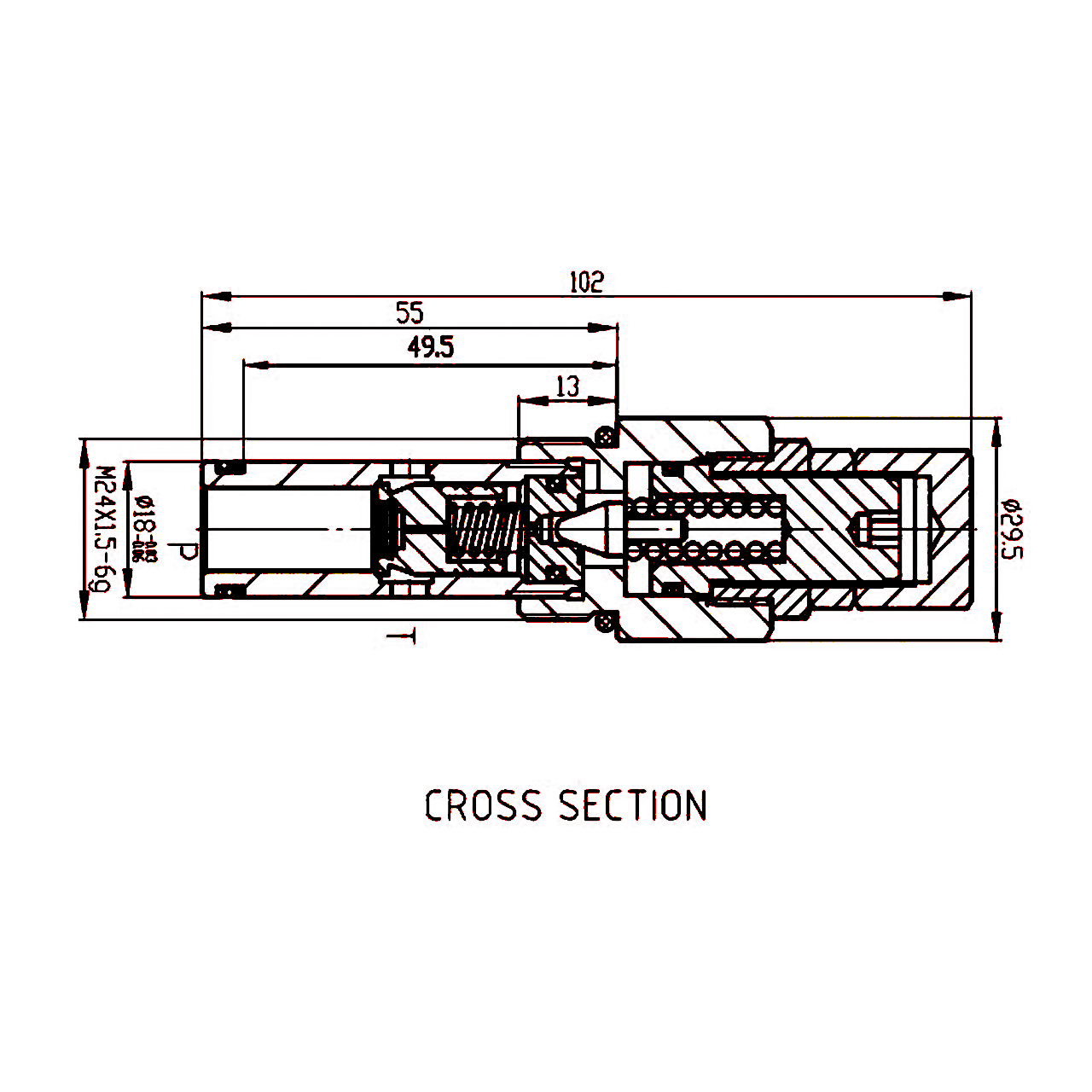

    機能符號  SYMBOL 剖視圖 CROSS SECTION
    插孔
    		 壓力流量曲線

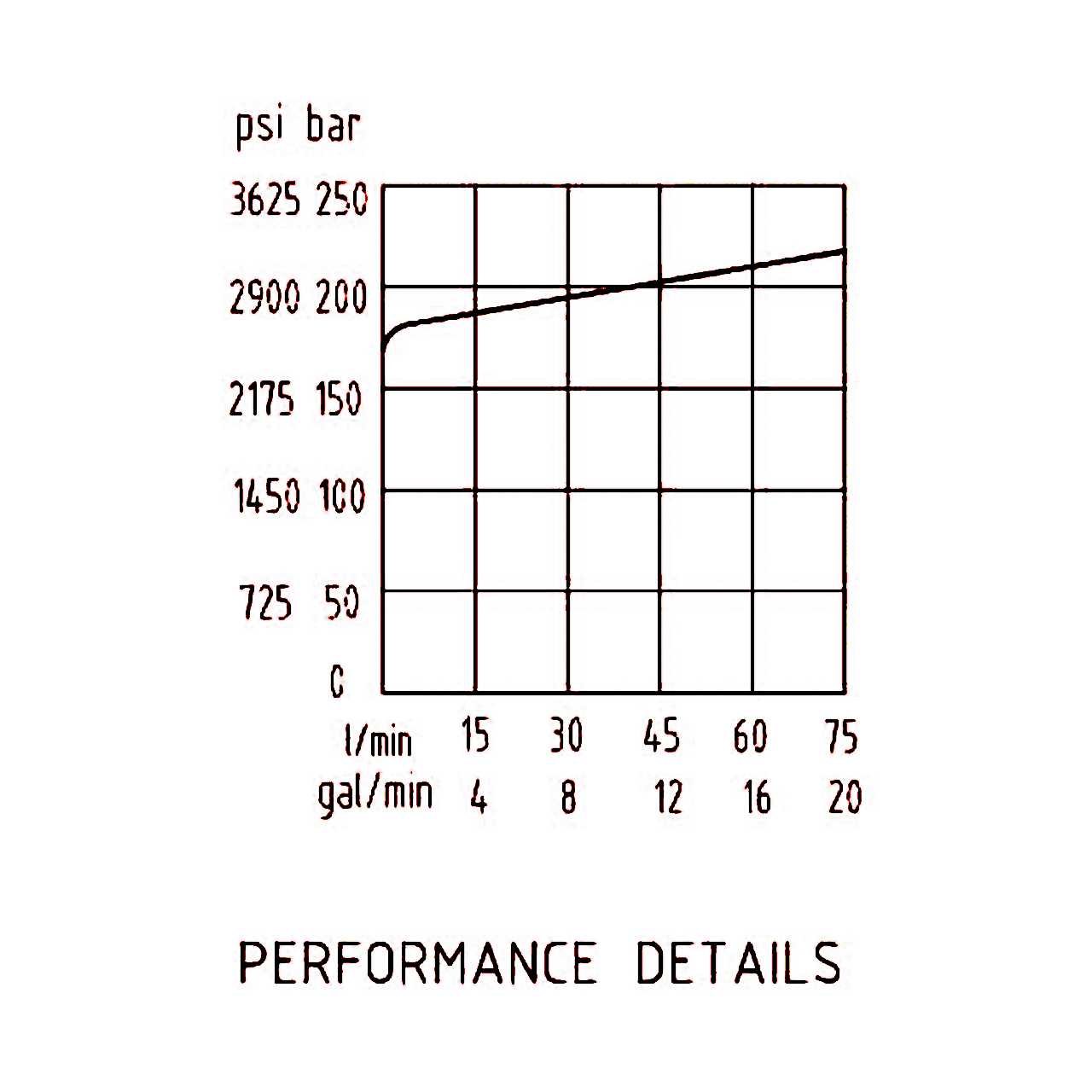

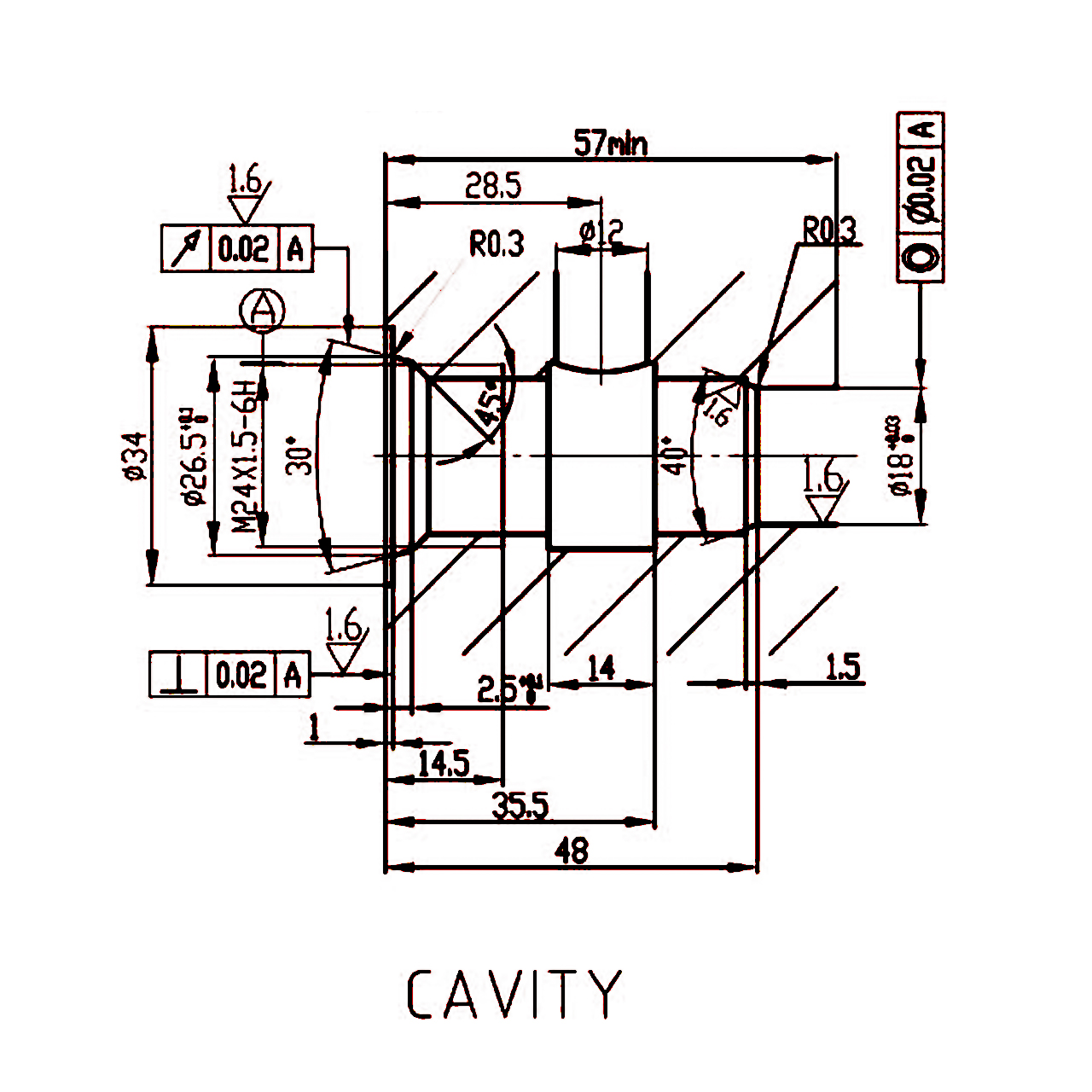

    插孔 CAVITY 壓力流量曲線 PERFOPMANCE DETAILS
