    EMYF04B-02 溢流閥 Relief valves

    技術參數 Specifications
    1.額定壓力(Rated pressure):200bar
    2.額定流量(Rated flow):10L/min
    3.開啟率(Cracking Rate) ≥90%
    4.閉合率(Closing Rate)≥86%
    5.補油開啟壓力(Oil make-up Cracking Pressure):0.05bar
    6.內泄漏 (Internal Leakage)≤10ml/min at 150bar
    7.油液清潔度(Cleaning Code):20/18/15(NAS9)
    8.工作溫度(Temperature range):-20~+100℃
    9.每轉壓力變化(Pressure change Per Turn):37.5bar
    10.安裝扭矩(Installation Torque):35~40Nm
    11.鎖緊扭矩(Nut Tightening Torque):30~36Nm

    全國服務熱線：18205265888

    工作原理

    DESCRIPTION

    技術參數

    Specifications

    閥的額定壓力是通過調節彈簧力實現，當P口壓力達到設定壓力后，閥被打開，P到T開始溢流;反方向，從T到P口可以很低的壓力打開。該閥反應靈敏、內泄漏小。


    The rated pressure of the valve is achieved by adjusting the spring force and allows free flow from P to T while the pressure at P reaches the valve setting;In the opposite direction free flow from T to P at very low pressure. The valve offers quick response and low internal leakage.

    1.額定壓力(Rated pressure):200bar

    2.額定流量(Rated flow):10L/min

    3.開啟率(Cracking Rate) ≥90%

    4.閉合率(Closing Rate)≥86%

    5.補油開啟壓力(Oil make-up Cracking Pressure):0.05bar

    6.內泄漏 (Internal Leakage)≤10ml/min at 150bar

    7.油液清潔度(Cleaning Code):20/18/15(NAS9)

    8.工作溫度(Temperature range):-20~+100℃

    9.每轉壓力變化(Pressure change Per Turn):37.5bar

    10.安裝扭矩(Installation Torque):35~40Nm

    11.鎖緊扭矩(Nut Tightening Torque):30~36Nm

    機能符號
    		 剖視圖

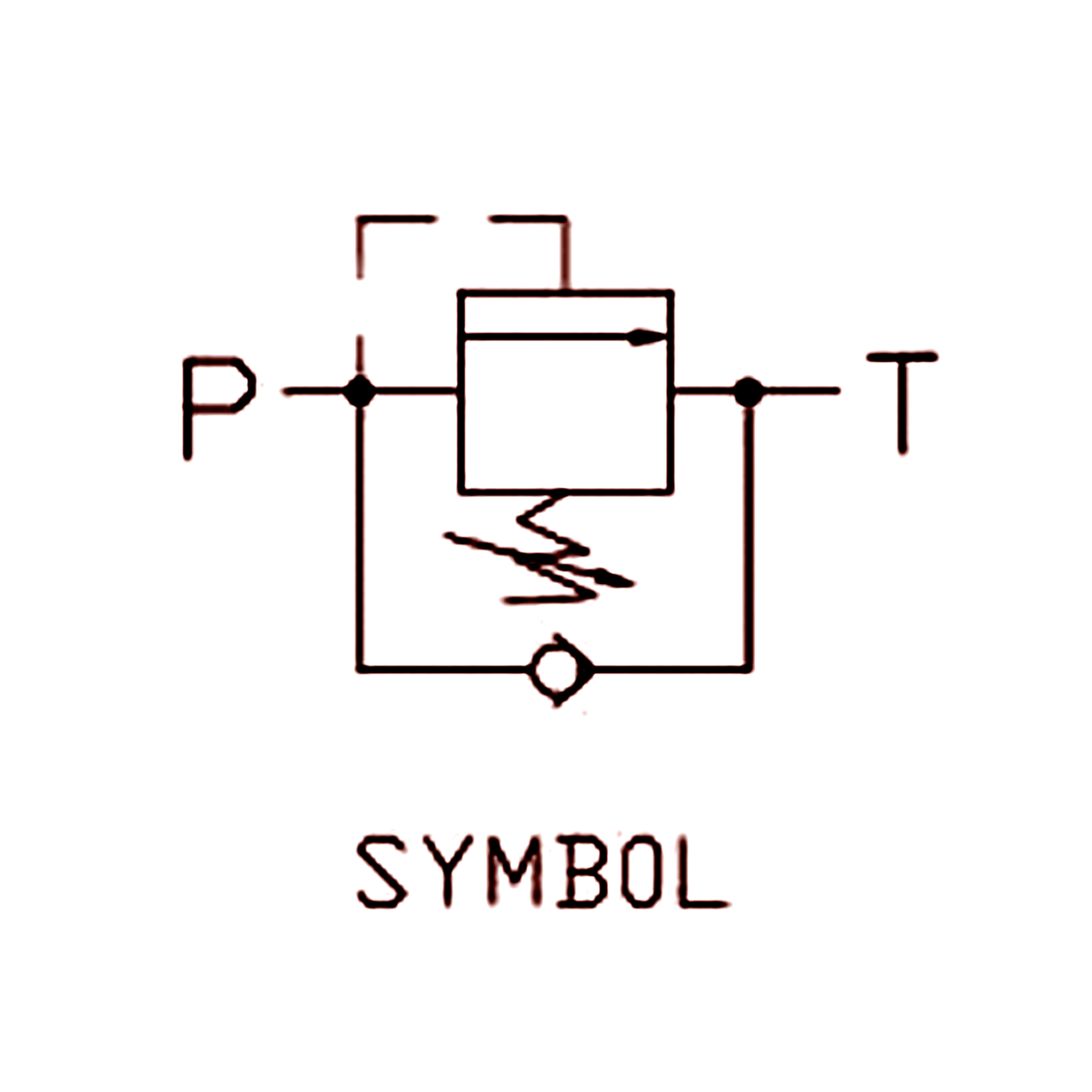

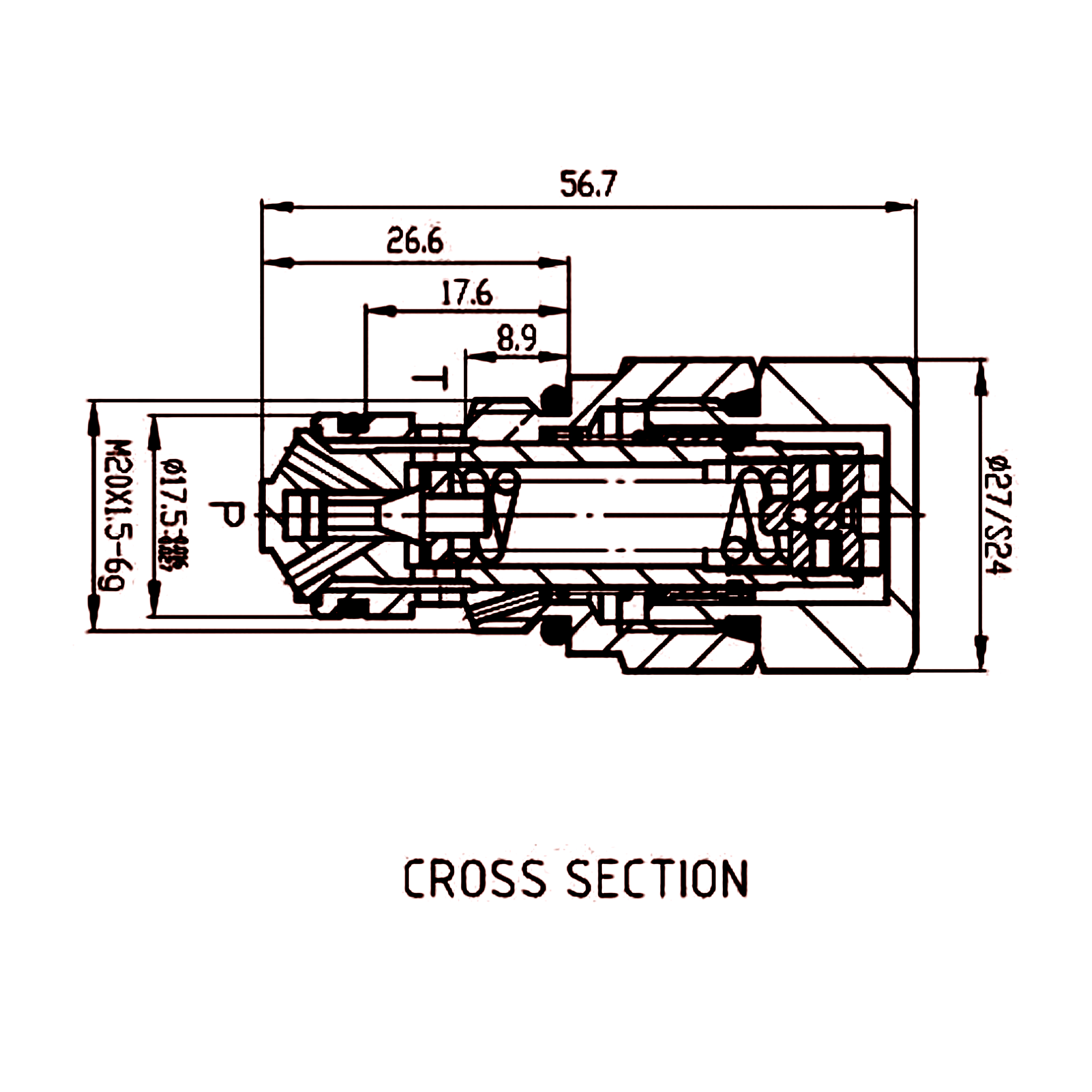

    機能符號  SYMBOL 剖視圖 CROSS SECTION
    插孔圖
    		 壓力流量曲線

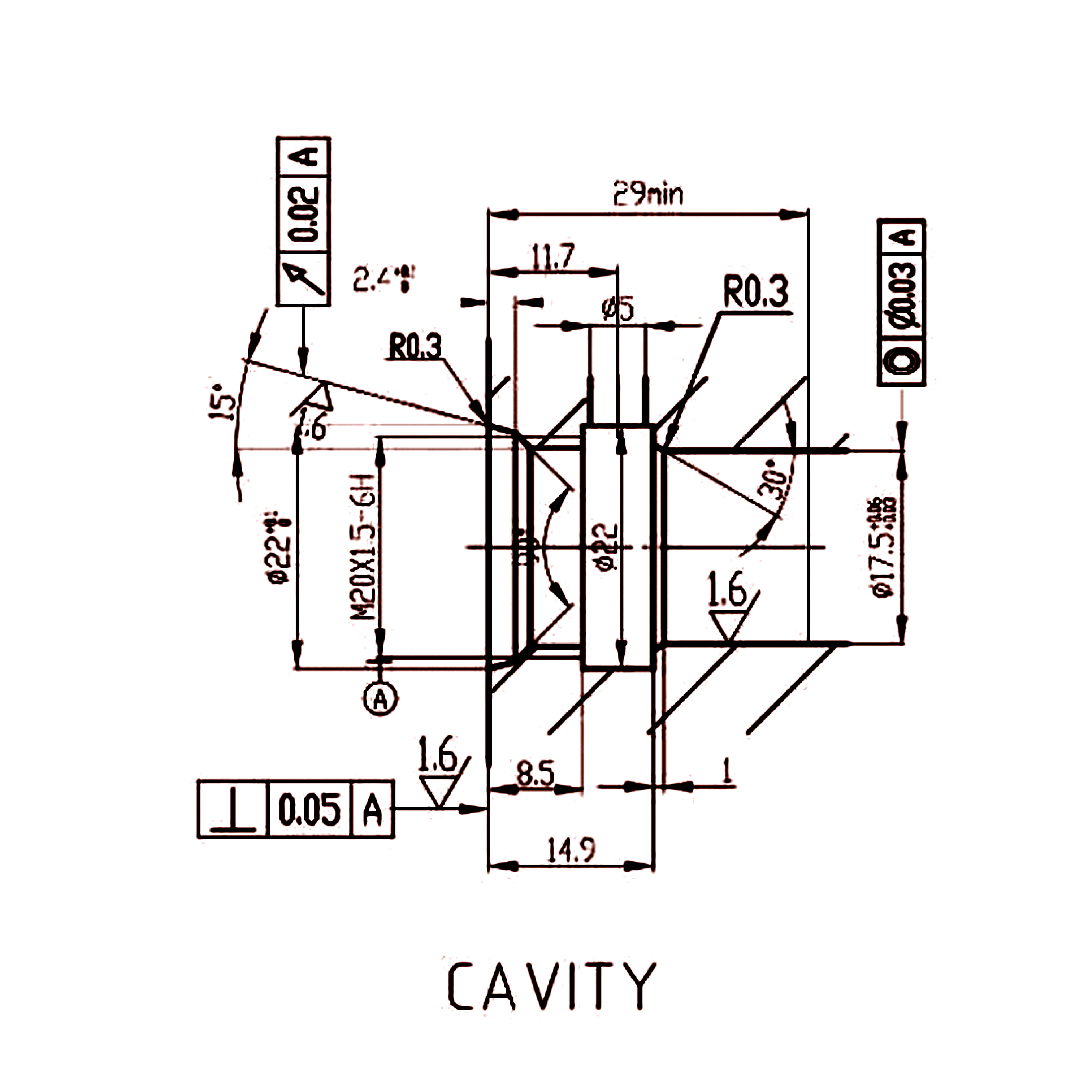

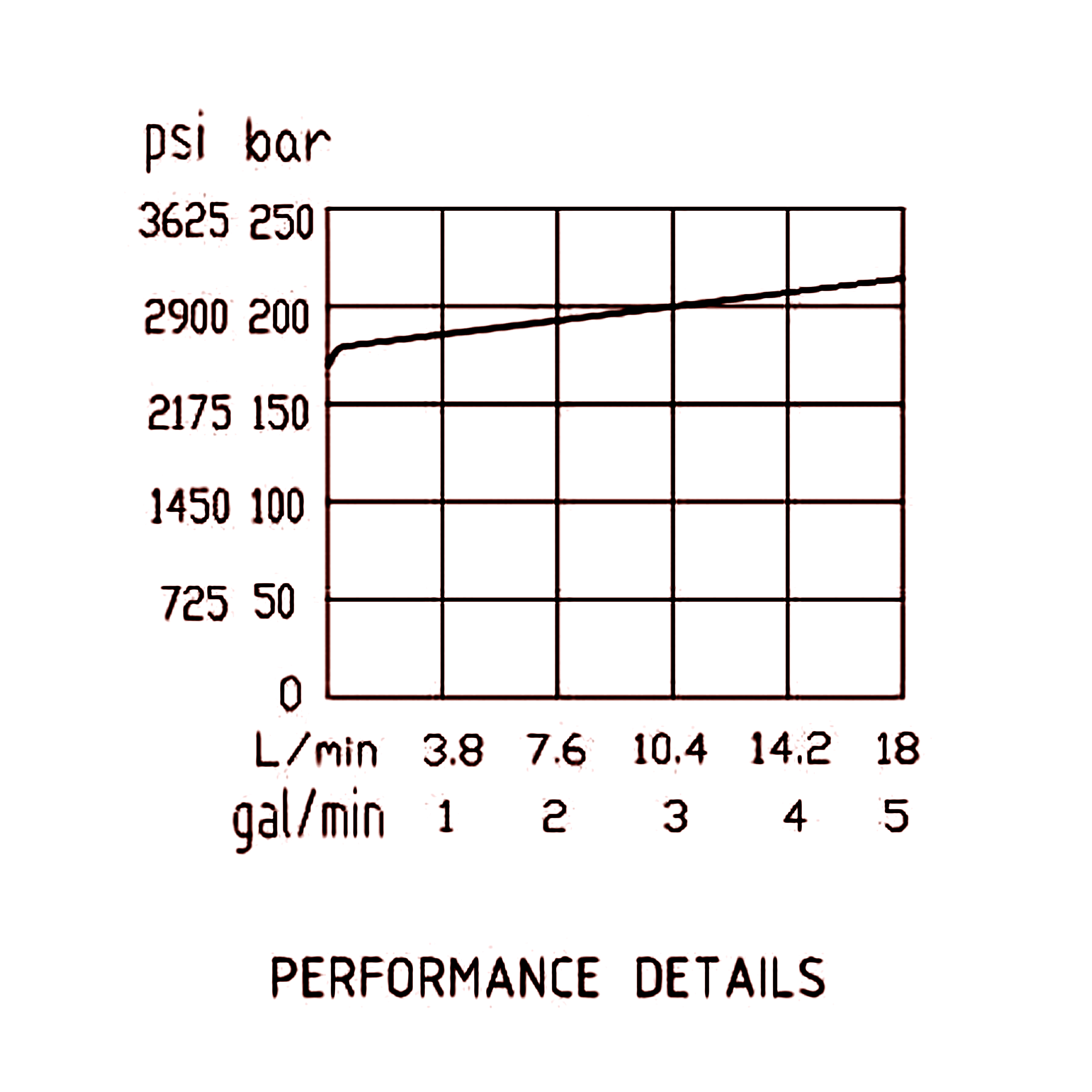

    插孔 CAVITY 壓力流量曲線 PERFOPMANCE DETAILS
